مدياكانورتر (Media Converter)
مبدل شبکه NPORT Express Series

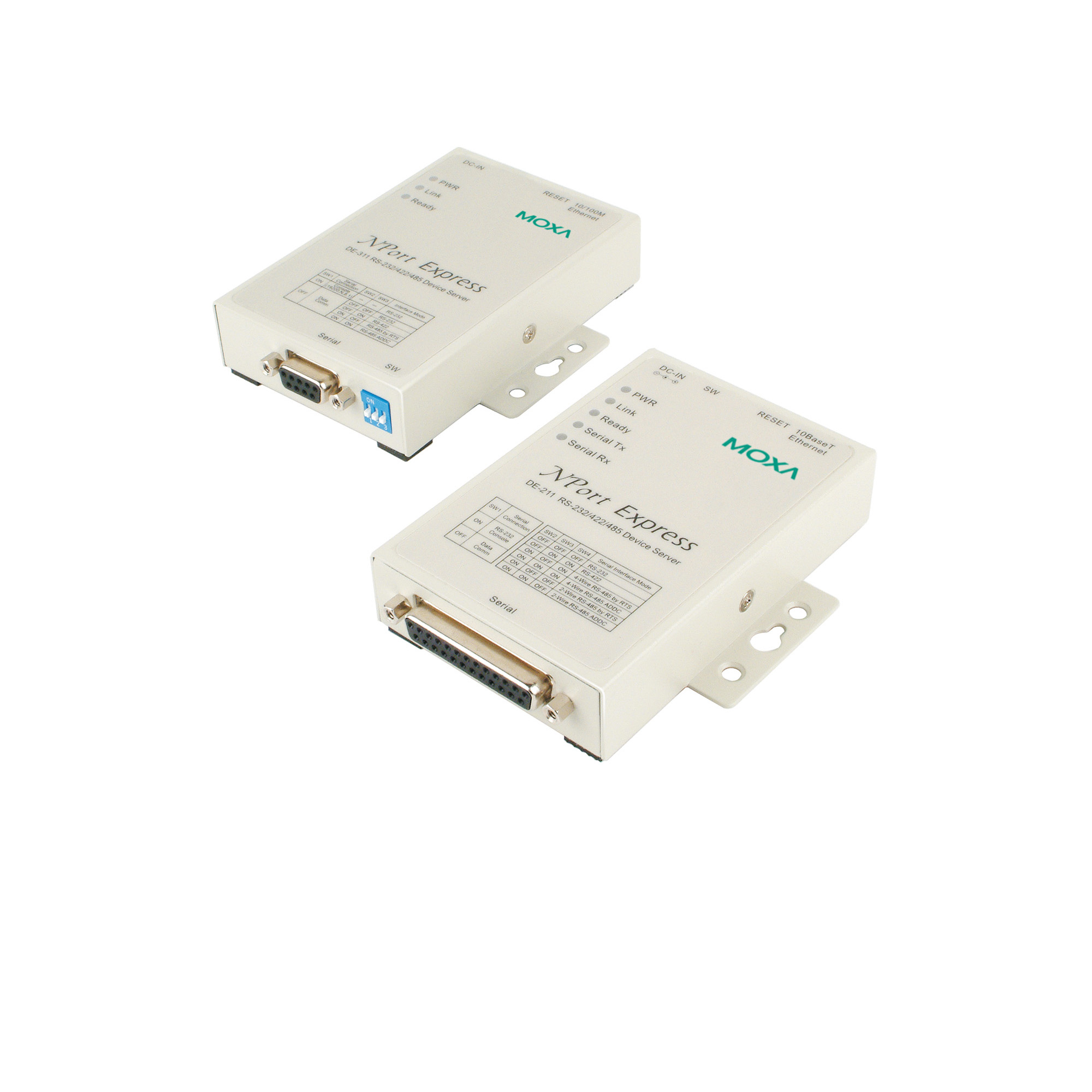

مبدل سریال به شبکه تک پورتExpress
دستگاه های تک پورتی هستند که از 4سیم RS-232 ، RS-422 ، سیم RS-485 و 2 سیم RS-485 پشتیبانی می کنند. دستگاه های DE-211 از اتصالات اترنت 10 مگابیت بر ثانیه پشتیبانی می کنند و دارای یک کانکتور DB25 برای پورت سریال است. دارای رابط DB9 زن برای پورت سریال است. هر دو سرور دستگاه برای برنامه هایی که شامل صفحه نمایش اطلاعات ، PLC ها ، جریان سنج ها ، کنتورهای گاز ، دستگاه های CNC و کارت خوان های بیومتریک هستند ایده آل می باشد.
محصولات مرتبط
Ethernet Interface
No. of Ports
Magnetic Isolation Protection
1.5kV (built-in)
10/100BaseT(X) Ports (RJ45 connector)
DE-311: Auto MDI/MDI-X connection
10BaseT(X) Ports, RJ45 Connector
DE-211: Auto MDI/MDI-X connection
Configuration Options
Windows Utility, Telnet Console, Serial Console
Management
ARP, BOOTP, DHCP Client, IPv4, TCP/IP, Telnet, UDP, ICMP
Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Real TTY Drivers
Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
Fixed TTY Drivers
SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Android API
Android 3.1.x and later
Connector

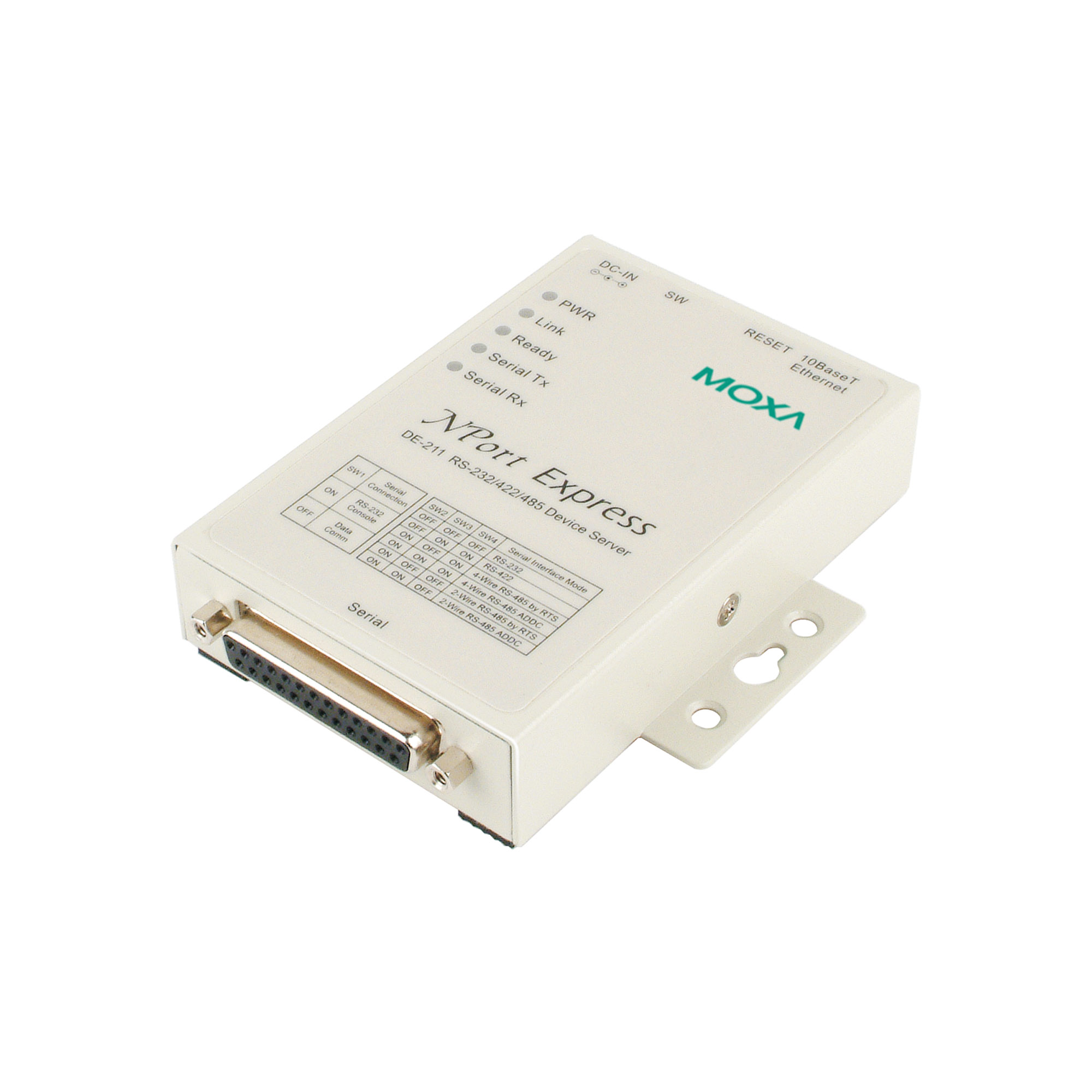

DE-211: DB25 female

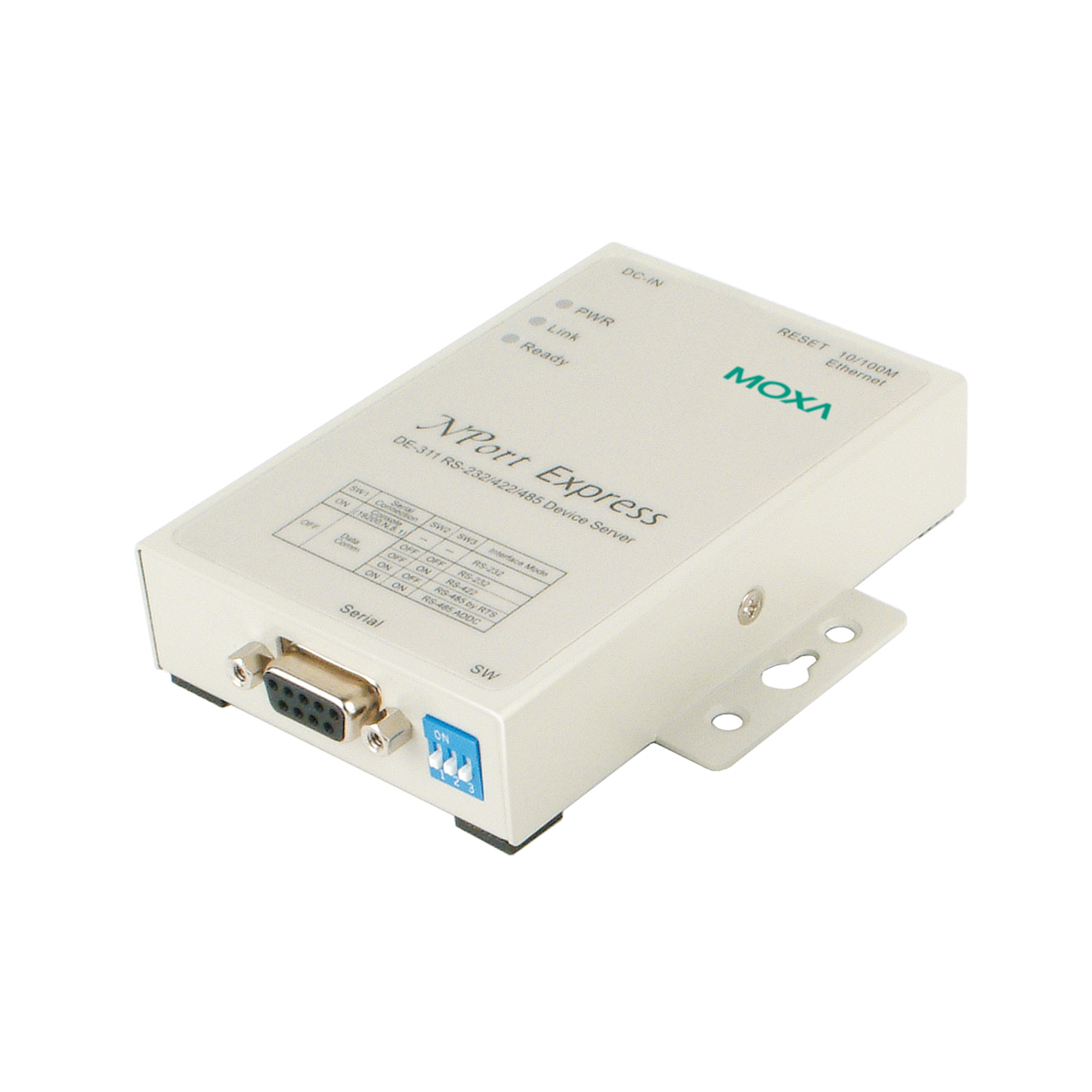

DE-311: DB9 female
Serial Standards
RS-232, RS-422, RS-485
Baudrate
Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
None, RTS/CTS, XON/XOFF
RS-485 Data Direction Control
ADDC® (automatic data direction control)
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Power ParametersInput Current
DE-211: 180 mA @ 12 VDC, 100 mA @ 24 VDC
DE-311: 300 mA @ 9 VDC, 150 mA @ 24 VDC
Input Voltage
DE-211: 12 to 30 VDC
DE-311: 9 to 30 VDC
ReliabilityAlert Tools
Built-in buzzer and RTC (real-time clock)
Physical CharacteristicsHousing
Metal
Dimensions (with ears)
90.2x 100.4 x 22 mm (3.55 x 3.95 x 0.87 in)
Dimensions (without ears)
67x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
Weight
480g (1.06 lb)
Operating Temperature
0to 55°C (32 to 131°F)
Storage Temperature (package included)
40to 75°C (-40 to 167°F)-
Ambient Relative Humidity
5to 95% (non-condensing)
EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-11
Medical
DE-311: EN 60601-1-2 Class B, EN 55011
Safety
UL 60950-1
DeclarationGreen Product
RoHS, CRoHS, WEEE
MTBFTime
DE-211: 347,822 hrs
DE-311: 225,529 hrs
Standards
MIL-HDBK-217F
Warranty Period
5 years
