تجهیزات پسیو شبکه


در شبکه های کامپیوتری 2 دسته تجهیزات وجود دارند :

  1. تجهیزات فعال یا Active
  2. تجهیزات غیرفعال یا Passive

تجهیزات پسیو به آن دسته از تجهیزات شبکه می‌گویند که در هدایت وتقویت سیگنال نقش ندارند و به جریان برق وابسته نیستند .

کابل

انواع کابل ازنظر جنس در شبکه‌های  LANشامل کابل شبکه مسی و کابل شبکه فیبر نوری می‌باشد .کابل مسی در شبکه ‌هایی که فاصله تجهیزات کمتراز100 مترباشد استفاده می‌شود در صورتی که برای مسافت‌های بیش از 100متر باید از فیبرنوری استفاده کرد . برای استفاده از کابل ها در شبکه و تجهیزات باید ابتدا و انتهای کابل را سوکت بزنیم .

UTP

انواع کابل UTP:

CAT1: سیم تلفن دورشته ایی .

CAT2:با ماکسیمم سرعت 10 مگابیت در ثانیه درشبکه‌های توکن رینگ کاربرد دارند .

CAT3:با ماکسیمم سرعت 10 مگابیت در ثانیه در شبکه‌های توکن رینگ کاربرد دارند .

CAT4:با ماکسیمم سرعت 16 مگابیت در ثانیه در شبکه‌های توکن رینگ کاربرد دارند .

CAT5: با ماکسیمم سرعت  100 مگابیت در ثانیه و دارای حداکثر مسافت 100 متر است .

CAT6: با ماکسیمم سرعت 1000مگابیت در ثانیه و دارای حداکثر مسافت 100 متر است .

CAT7:جدیدترین نوع کابل هستند که بیشترین کاربرد را در دیتاسنترها دارند .


پرکاربردترین کابل های UTP شامل کابل‌های CAT5,CAT5e,CAT6 هستند که در دو استاندارد Ethernet  و Tokenring مورد استفاده قرارمی‌گیرند .برای سهولت در ایجاد تغییرات در سیستم کابل‌کشی از وسیله ایی به نام نگهدارنده کابل استفاده می‌شود .


نگهدارنده کابل باعث نظم در محیط کار و عملکرد بهینه‌ی سیستم و برقرارشدن امکان تهویه مناسب بین تجهیزات شبکه وافزایش طول عمر آن‌هاخواهد شد.متناسب با ساختار وتوپولوژی و معماری سیستم نوع مناسب کابل شبکه انتخاب می‌شود .پیاده‌سازی دقیق وصحیح اولیه در شبکه منجر به راحتی در عیب‌یابی وایجاد شبکه‌موفق خواهد شد .

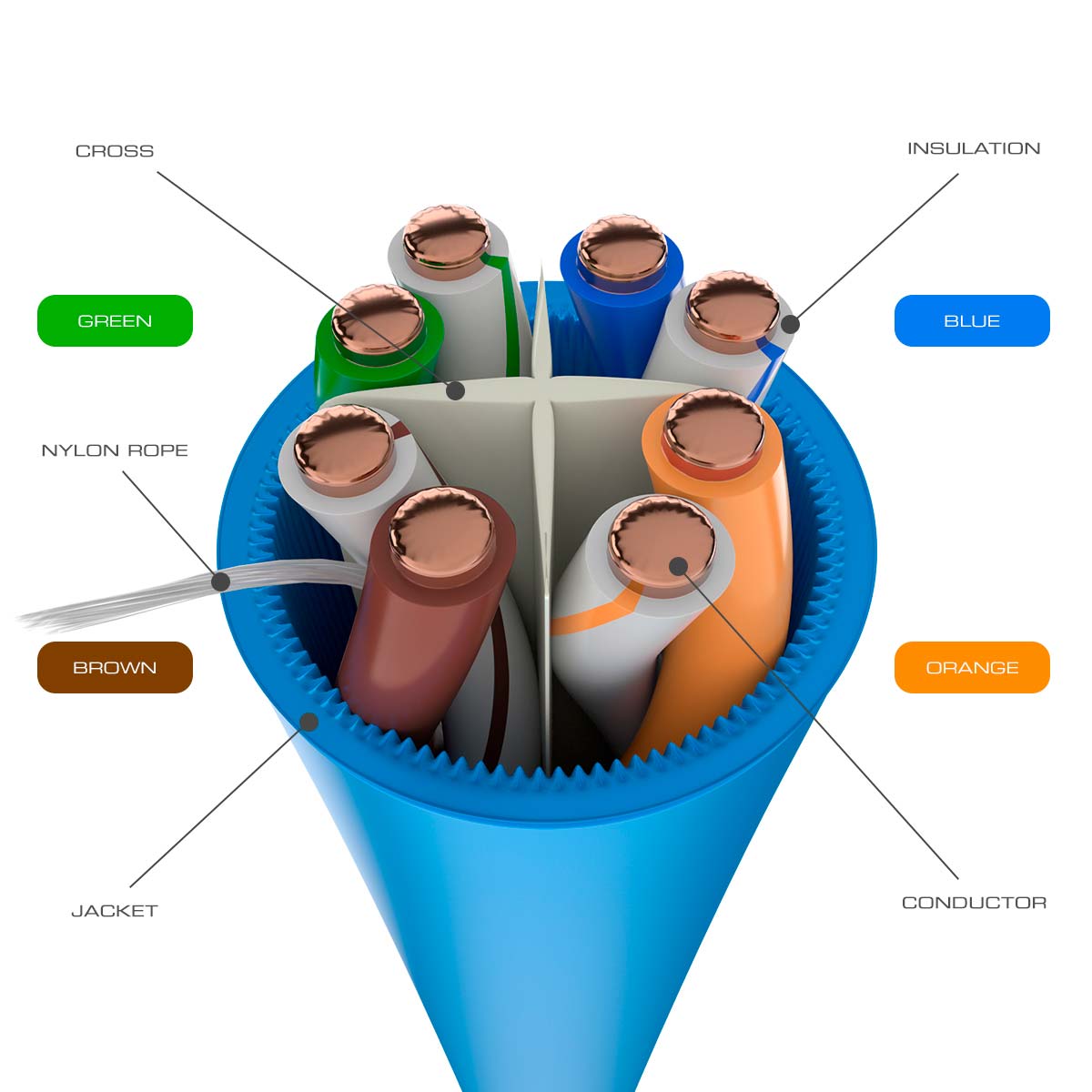

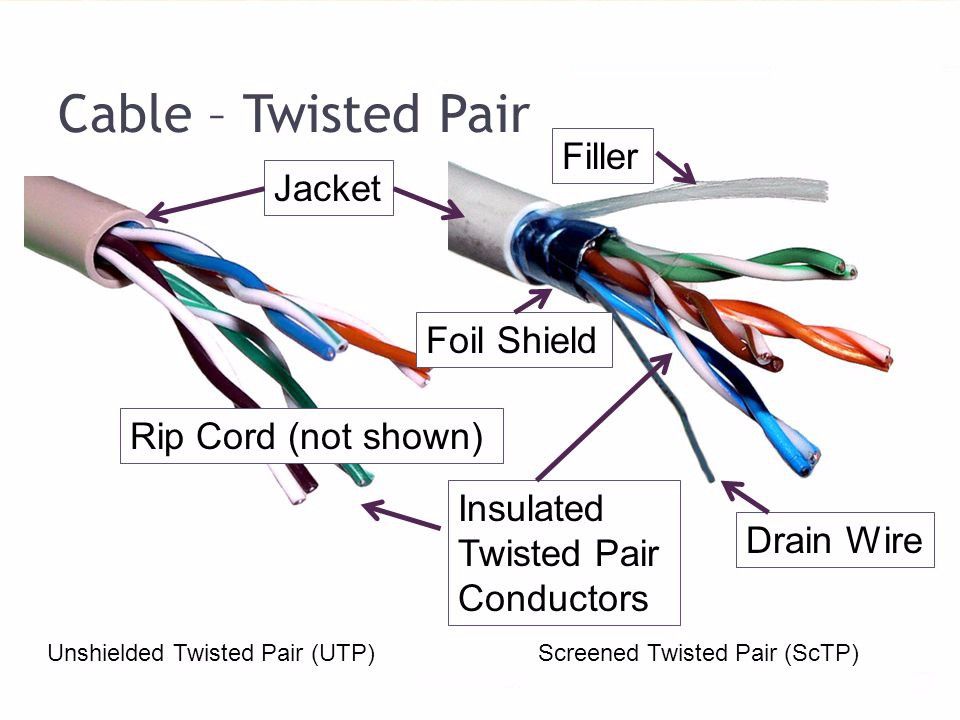

کابل‌های زوج به هم تابیده

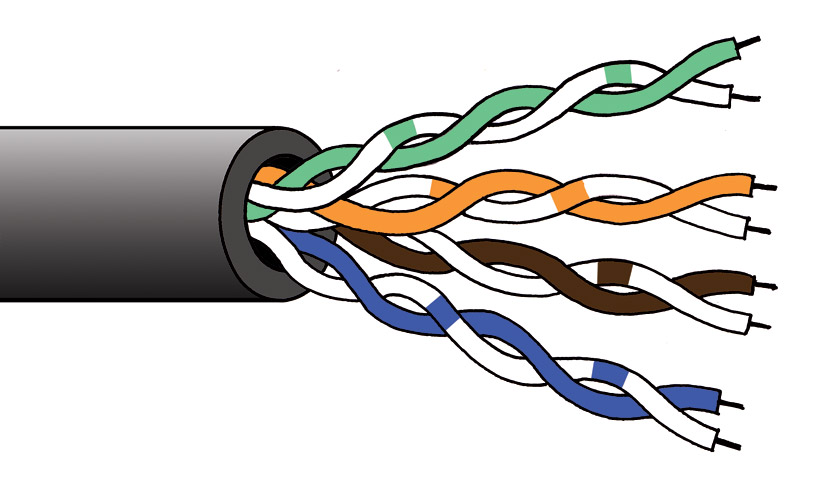

کابل‌های Twisted pairیا زوج به‌هم تابیده بیشترین کاربردشان در شبکه‌های LAN و شبکه‌های اترنت است .معماری کابل‌های زوج بهم تابیده به این صورت است که زیر روکش بیرونی چهار جفت سیم نازک با تعداد پیچش خاص در هر اینچ(برای جلوگیری از تداخل سیگنالی بین جفت‌های داخل کابل و تاثیر نگرفتن از دستگاه‌های الکتریکی) است .با افزایش تعدادپیچ ها سرعت انتقال و همچنین هزینه‌ی کابل افزوده می‌شود .میزان پیچش‌هاباعث ایجاد انواع متنوع در کابل‌های Twisted pair می‌شود که تحت عنوان CAT دسته‌بندی می‌شوند .

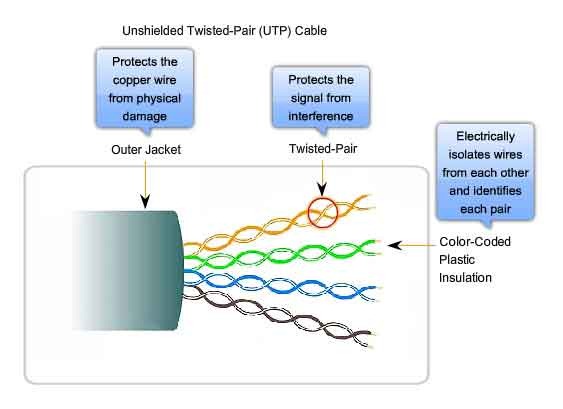

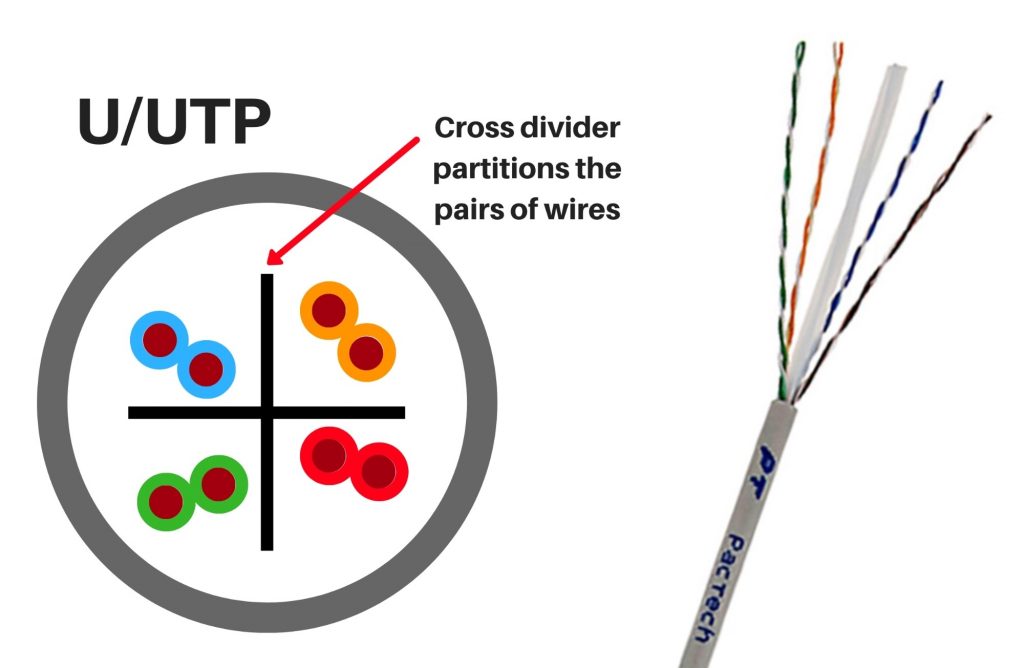

کابل UTP(unshielded twisted pair )

‌کابل ‌های UTP،زوج‌های بهم تابیده  بدون شیلد هستند که در Fast EthernetوEthernet کاربرد دارند .کابل‌های UTP به دلیل نداشتن شیلد و محافظ ارزان‌ترین نوع دربین کابل‌های شبکه است و در شبکه‌هایی کاربرد دارند که اهمیت داده ها خیلی مهم و مطرح نباشد .

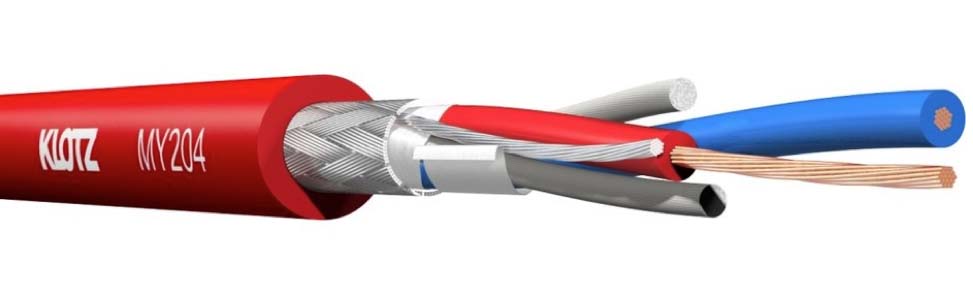

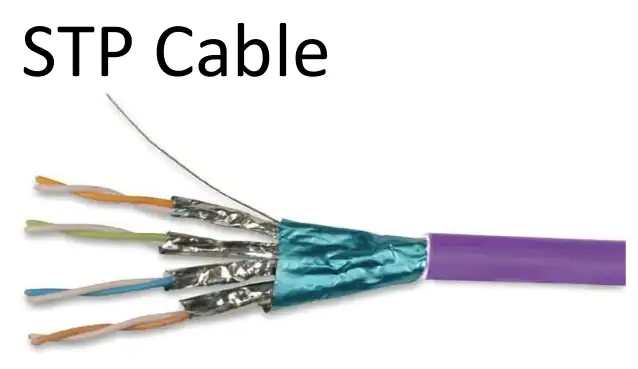

کابل STP(shielded twisted pair )

کابل STP ،زوج‌های به هم تابیده ی دارای شیلد است و در شبکه‌های  token ring  و Gigabit Ethernet کاربرد دارند .

کابل‌های STP به دلیل نویز گیربودن موارد استفاده شان در محیط‌هایی که نزدیک به میدان ‌های مغناطیسی (مثل کابل برق) یا کابل کشی در فواصل طولانی است .

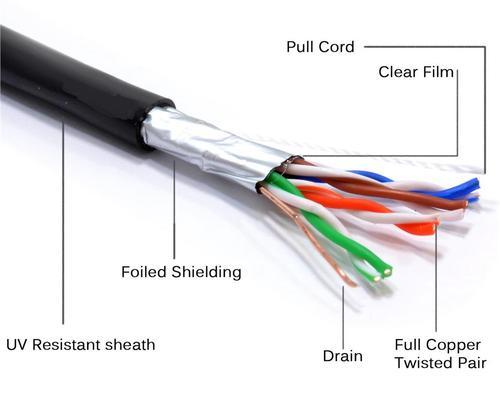

در کابل‌های STP  به طریق مختلفی شیلدها به دور کابل کشیده می‌شود .حرفF دراین کابل ها به معنی روکش فویل و حرف S به معنی وجود روکش یا محافظ بافته شده است .

در معماری کابل  STP کاربرد فویل برای نویز گیری و کاربرد شیلد برای تخلیه اثر القایی و الکتریسیته ساکن است .

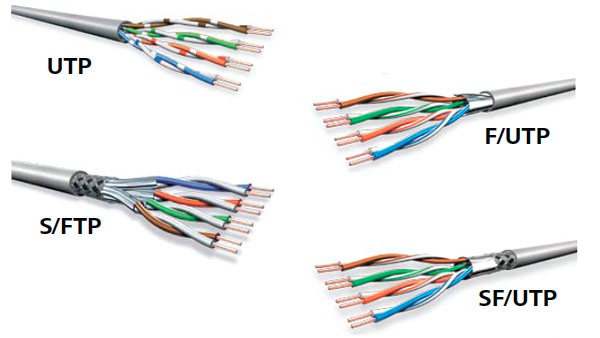

انواع کابل شبکهSTP :

  1. U/FTP
  2. F/UTP
  3. S/UTP
  4. SF/UTP
  5. S/FTP
  6. F/FTP
  7. SF/FTP

U=unshielded(بدون شیلد)

F=foild(فویل دار)

S=braided shielding (شیلدآهنی بافته شده )

TP=twisted pair(زوج بهم تابیده)

Patch cord

یکی ازتجهیزات اساسی پسیو شبکه که منجر به اتصال تجهیزات اکتیو شبکه مثل سوییچ و روتر و سرور و کامپیوترها به همدیگر می‌شود ، Patch cord  است .

پچ کوردها کاربردهایی مثل انتقال صدا و تصویر هم دارند ولی در شبکه پچ کورد ها درانتقال داده ها مورد استفاده قرار می‌گیرند که از سیم‌های زوج بهم تابیده تشکیل شده اند .

پچ کورد ها کابل‌های کوتاهی هستند (ماکسیمم 20 متر) که در دوسر آنها سوکت Rj45 لحاظ شده است .

پچ کورد ها براساس 3 ویژگی تقسیم‌ بندی می‌شوند :

  1. نوع سوکت
  2. نوع کابل
  3. CATیا  category

CAT  یا Category

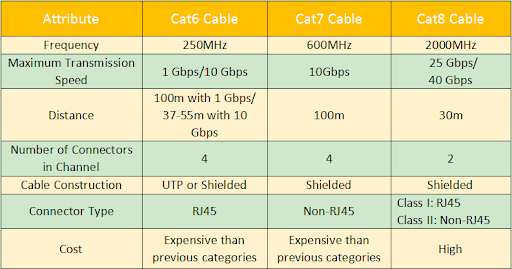

 Cat استاندارد مخصوصی است که بیشتر تجهیزات شبکه به خصوص کابل شبکه با این استاندارد ساخته می‌شوند که این استاندارد براساس سرعت و پهنای باند کابل به دسته‌هایی از CAT1تا  CAT8تقسیم می‌شود .

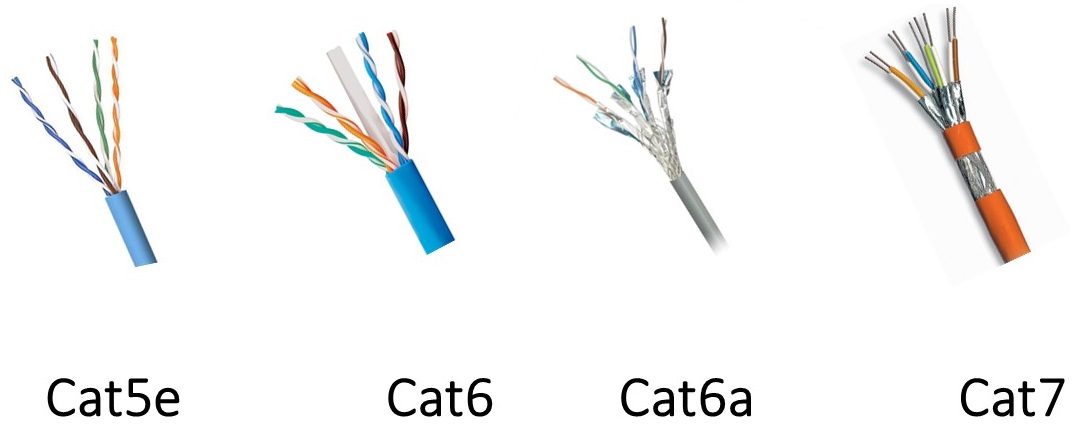

CAT6وCAT5e وCAT6a پرکاربردترین ‌ها در سری CAT هستند .

CAT6

  • سرعت:حداکثر سرعت انتقالmbps 10000
  • کاربرد: اترنت 10گیگابیتی
  • پهنای باند:250 مگاهرتز
  • ساختار کابل:UTP,STP

CAT6a

  • سرعت: حداکثر سرعت انتقال mbps10000
  • کاربرد:اترنت 10 گیگابیتی
  • پهنای باند:500مگاهرتز
  • ساختارکابل:STP

CAT5e

  • سرعت: حداکثر سرعت انتقالmbps 1000
  • کاربرد :اترنت گیگابیتی
  • پهنای باند:100مگاهرتز
  • ساختار:UTP

شیلد سیم‌های درون Patchcord دقیقا مثل شیلدهای به کاررفته درکابل‌های شبکه برای جلوگیری از نویز احتمالی و از بین رفتن اطلاعات  و داده هاست .


پچ کوردUTP

شیلدی برای جفت سیم‌ها و کل 4 جفت وجود ندارد .

پچ کورد FTP

یک فویل همه‌ی 4 جفت سیم را در بر می‌گیرد .

پچ کورد STP

یک شیلد بافته شده ی کلی دورهمه‌ی جفت سیم‌ها را به طور کلی در برمیگیرد ولی هر جفت سیم پوشش جداگانه ندارد .

پچ کورد SFTP

این پچ کورد ترکیبی از F/UTP,S/UTP می‌باشد که هم فویل و هم شیلد بافته شده به طورکلی جفت سیم‌ها را در بر می‌گیرد .

پچ کورد S/FTP

جفت سیم‌های آن به طور کلی با شیلد به هم بافته شده و به طور جزیی هر کدام دارای یک فویل می‌باشد .

پچ کورد F/FTP

در این پچ کوردها ،یک فویل به طورکلی تمام جفت سیم‌ها را پوشانده است در حالیکه به طور اختصاصی هر جفت هم با یک فویل پوشیده شده است .

پچ کورد U/FTP

در این پچ کورد ها فقط به دور هر جفت سیم به طور اختصاصی یک فویل پیچیده شده است .زیرساخت‌های پچ کورد و کابل شبکه دقیقا مثل هم هستند وهر کاربر می‌تواند هر اندازه ایی از کابل را جدا کند و سوکت بزند ولی پچ کورد ها برای جلوگیری از هدر رفت وقت و زمان و جلوگیری از هزینه های اضافی برای به کارگرفتن نیروی انسانی کاربرد دارند و در عین حال از پانچ شدن اشتباه سیم‌ها و ایجاد اختلال هنگام انتقال داده ناشی از سوکت زنی اشتباه ،جلوگیری می‌کنند .

پچ کوردها  به این دلیل که در کارخانه ساخته و مورد تست قرارمی‌گیرند و کیفیت اتصالات را بالا می‌برند غالبا این مشکل را ندارند و به دلیل ایجاد تمایز در نتیجه‌ی تنوع رنگ بالایی که دارند باعث سهولت در پیدا کردن اتصال مورد نظر می‌شوند .

پچ کورد ها در طول کوتاه‌تر و مقاومت بالاتر در برابر نویز تولید می‌شوند .

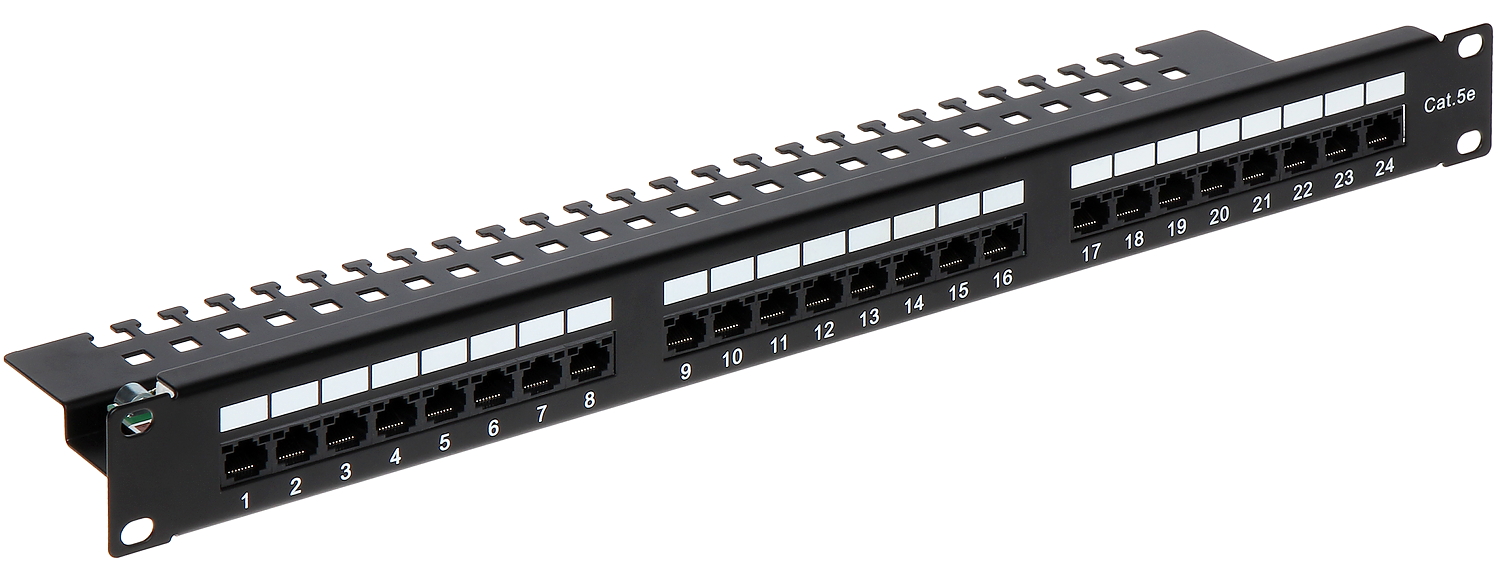

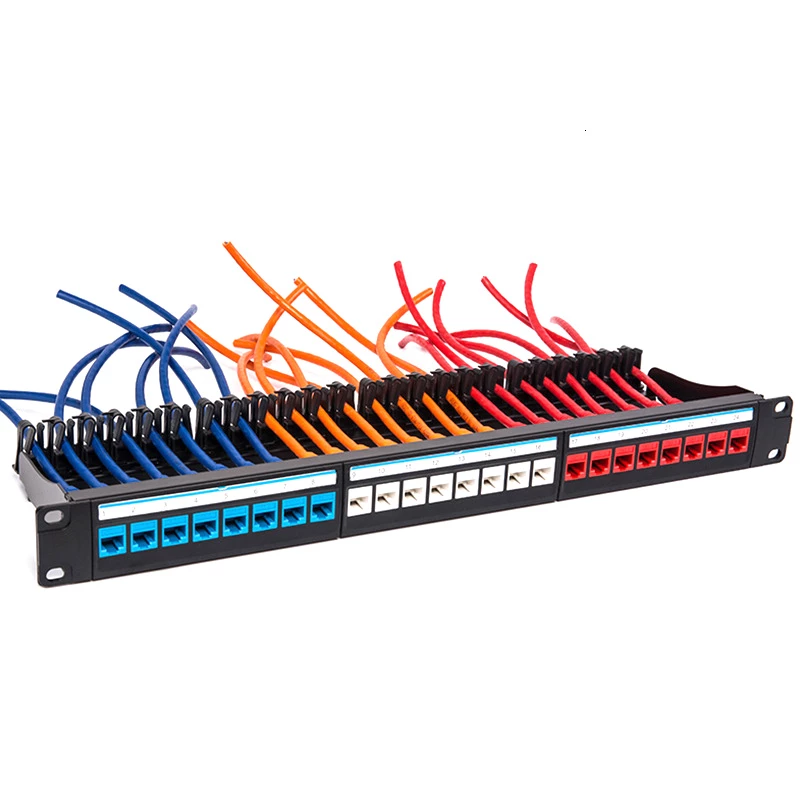

پچ پنل(patch panel)

 یک واسط برای اتصال بین نقاط انتهایی کابل های شبکه و تجهیزات شبکه است به این معنی که به جای اینکه کابل شبکه به طور مستقیم به تجهیزات وصل شود از طریق پچ پنل اتصال برقرار می‌شود .

در شبکه هایی که در طول زمان گسترش و تغییراتی دارند وجود پچ پنل کار را آسان می‌کند .

پچ پنل یک پنل مستطیل شکل است که تعدادی پورت شبکه روی آن وجود دارد و در رک قرار می‌گیرند .

با توجه به اینکه ممکن است تعداد کلاینت ها و کاربرها در شبکه در حال تغییر باشد به همین علت تعداد پچ پنل ها در رک اصلی متغییر است .


معایب نبود پچ پنل

  1. برای اتصال یک کلاینت به صورت مستقیم به یکی از دیوایس های اتاق سرور (در شرایط خاص) در صورت نداشتن پچ پنل یا باید با یک تستر سر کابل را پیدا کنید یا اینکه یک کابل جداگانه برای اتصال آن کلاینت به اتاق سرور لحاظ  کنید .
  2. برای جداسازی کابل کلاینت ها از سوییچ یا تعویض ترتیب اتصال سرورها و سوییچ ها به مشکل برخواهید خورد .
  3. برای تعویض سوییچ یک سرور باید از پشت رک سرور اقدام به تعویض کنید که احتمال اشتباه به خاطر تعداد بالای سیم‌ها و گردوخاک پشت رک وجود دارد .


مزیت پچ پنل

  • تمام شبکه شما در اتاق سرور در دسترس شما قرار دارد .
  • زمانی‌که تعداد NODE های شبکه افزایش پیدا می‌کند به طور قطع باید از پچ پنل استفاده کرد (تنها راه حل شبکه در تعداد node بالا پچ پنل است) .
  • در بیشتر شبکه ها برای جلوگیری از بار هزینه ناگهانی از پچ پنل استفاده می‌شود(تا به قصد استفاده مستمر و مداوم).

سوکت های دیواری

سوکت شبکه Rj45 نام دارد که یک سوکت دارای 8 پین است که 8 رشته سیم با 2 متد رنگ‌بندی می‌باشد .

در هر وسیله ایی که دارای سوکت Rj45 باشد مورد استفاده قرار می‌گیرد . سوکت Rj45 شبیه به سوکت کابل تلفن است و فقط کمی از آن بزرگتر و پهن‌تر است چون دارای تعداد پین‌های دو برابر سوکت تلفن است .

نیازی به 8 عدد سیم برای سوکت‌زنی در مواردی که پهنای باند مورد نیاز ما نهایتا 100 مگابیت است ،نیست چون با 4 سیم هم می‌توان به این پهنای باند رسید .
