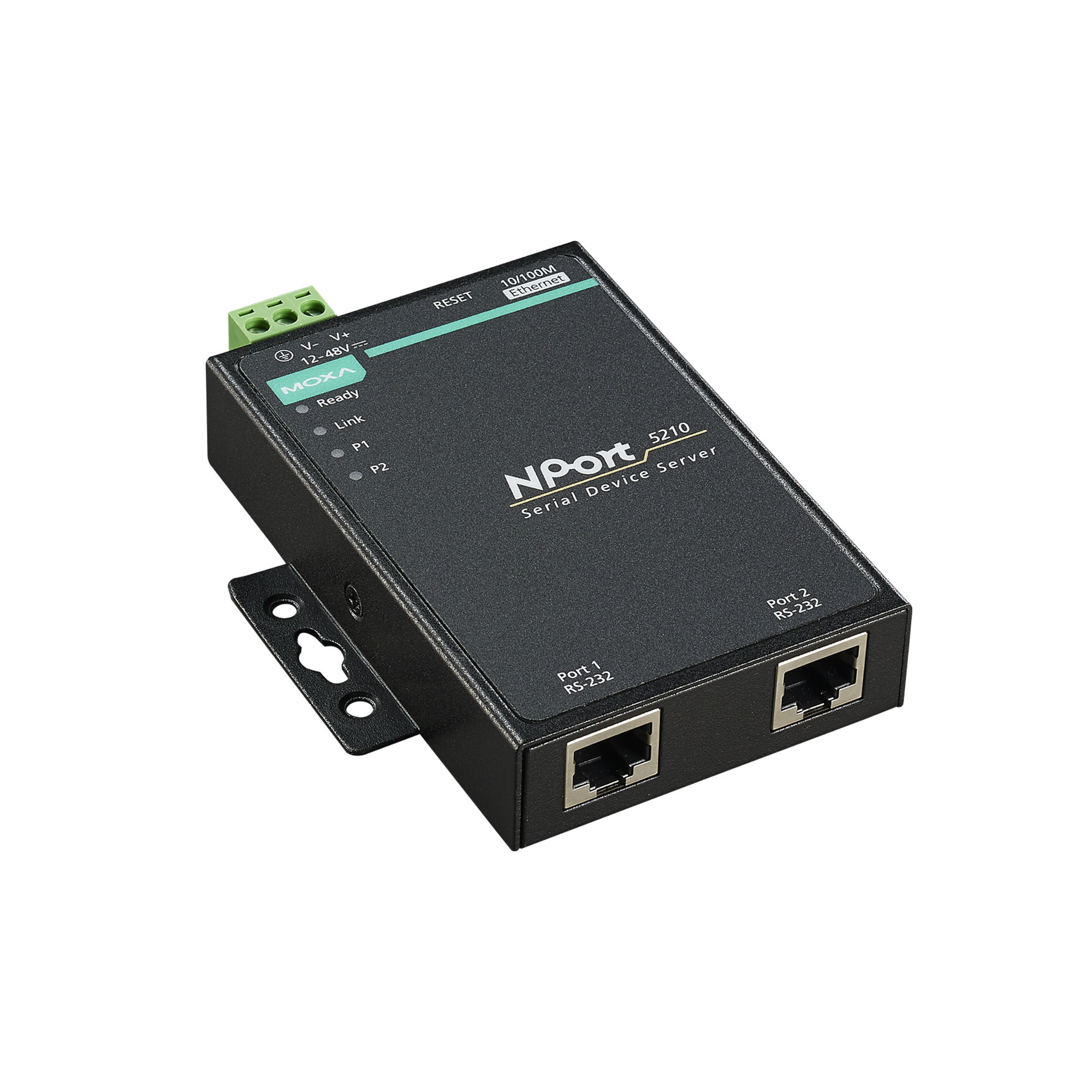

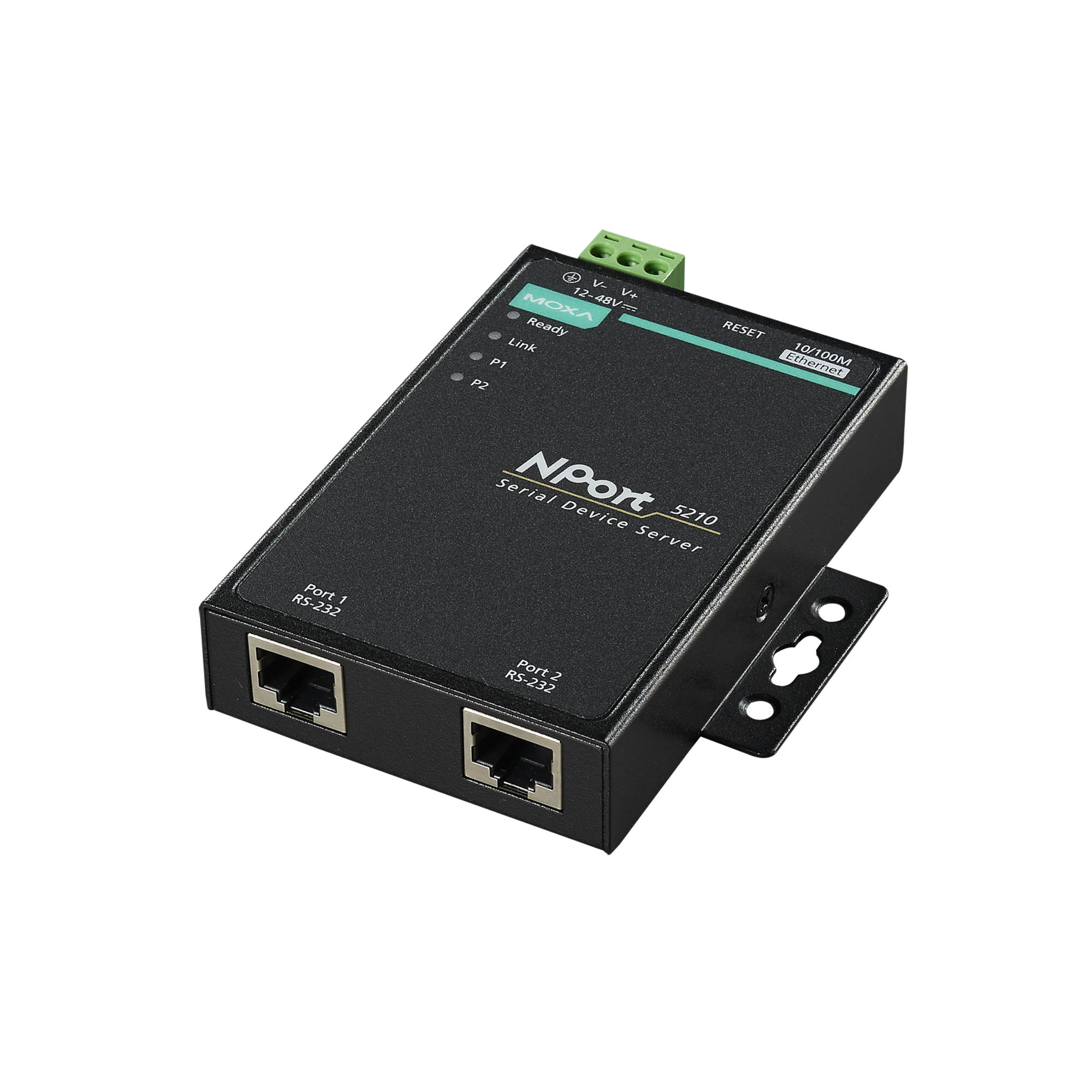

مبدل شبکه NPORT5232 Seriesبا ادابتور
مبدل سریال به شبکه دو پورت

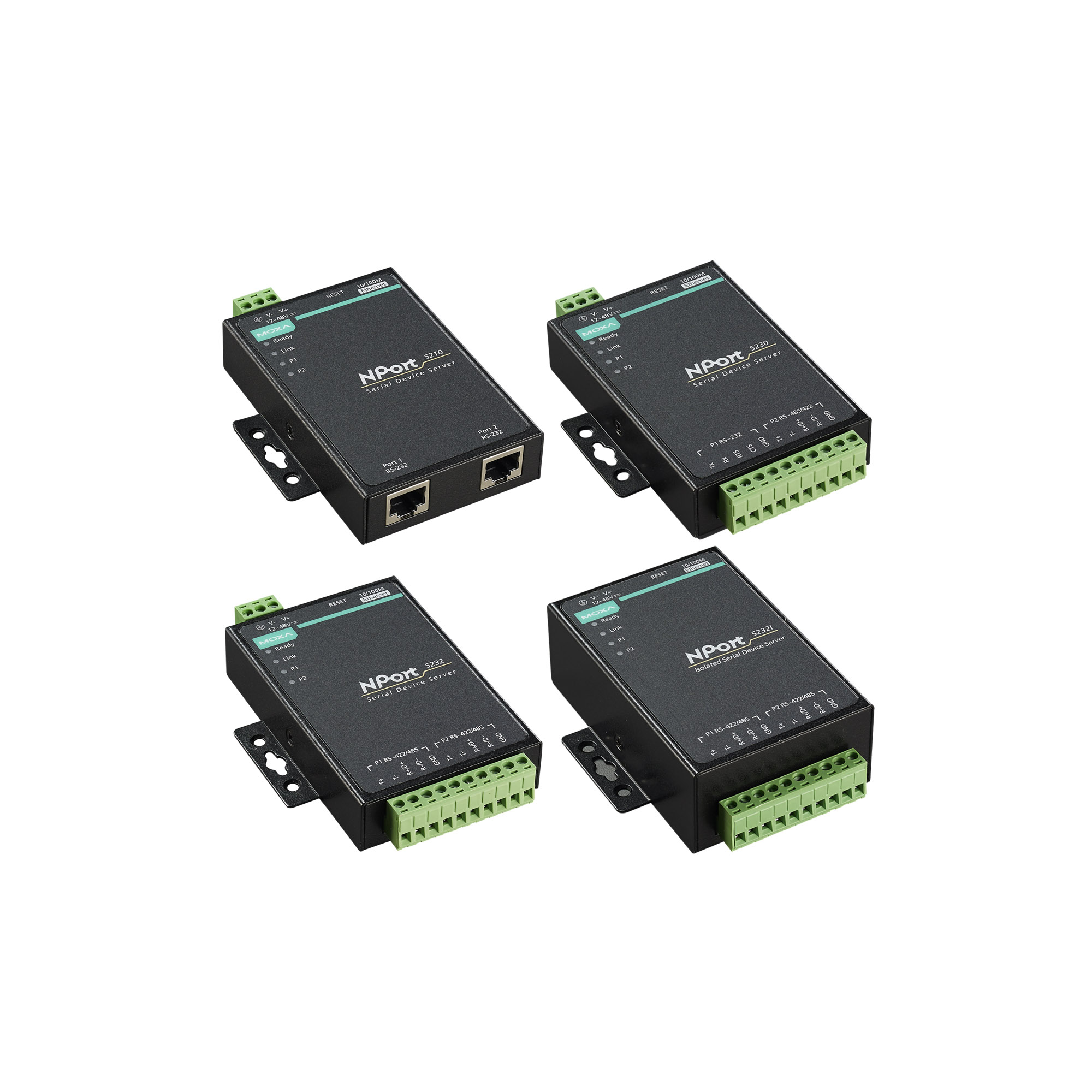

دستگاه هایNPort® 5200 به گونه ای طراحی شده اند که دستگاه های سریال را در کمترین زمان به شبکه تبدیل می کنند. اندازه جمع و جور دستگاه های NPort 5200 گزینه ای ایده آل برای اتصال دستگاه های صنعتی با پروتکل سریال به شبکه های اترنت می باشند.دستگاه های سریالی مانند :PLC ها ، مترها و سنسورها - به یک شبکه اترنت مبتنی بر IP متصل می گردند. سری NPort 5200 دارای چندین ویژگی مفید است ، از جمله پروتکل های استاندارد TCP / IP و انتخاب حالت های عملکرد ، درایورهای واقعی COM / TTY برای نرم افزارهای موجود و کنترل از راه دور دستگاه های سریال با TCP / IP یا پورت COM / TTY سنتی است.
محصولات مرتبط
Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
Magnetic Isolation Protection
1.5kV (built-in)
Management
DHCP Client, IPv4, SNTP, SMTP, SNMPv1, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, Telnet, ICMP
Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTY Drivers
SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15
Linux Real TTY Drivers
Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
Android API
Android 3.1.x and later
MIB
RFC1213, RFC1317

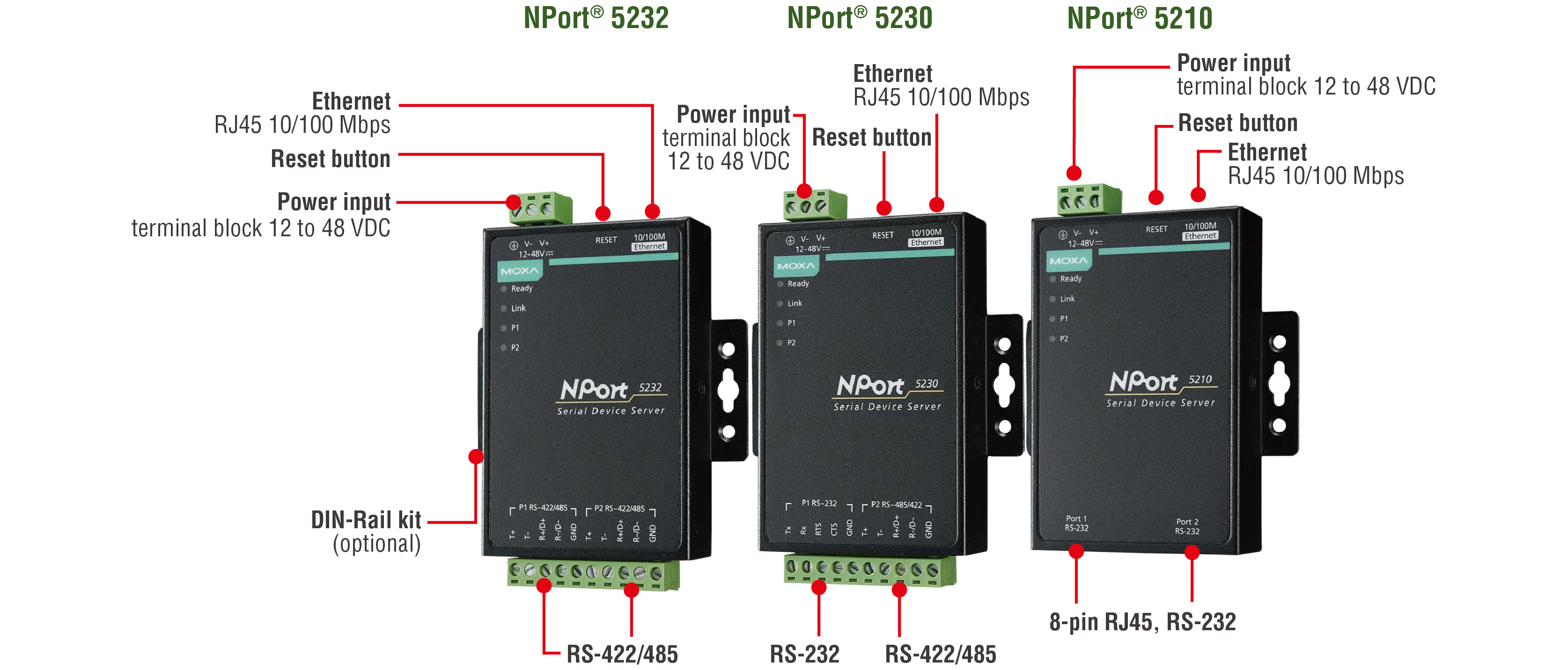

Connector
NPort 5210 Models: 8-pin RJ45
NPort 5230/5232 Models: Terminal block
Serial Standards
NPort 5210 Models: RS-232
NPort 5230 Models RS-232/422/485
NPort 5232 Models: RS-422/485
Operation Modes
Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, TCP Client, TCP Server, UDP
Baudrate
Supports standard baudrates (unit=bps): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF
Pull High/Low Resistor for RS-485
NPort 5210/5232I Models: None
NPort 5230 Models: 150 kilo-ohms
NPort 5232 Models: 1 kilo-ohms
RS-485 Data Direction Control
ADDC® (automatic data direction control)
Isolation
NPort 5232I Models: 2 kV
Serial Signals RS-232
NPort 5210 Models: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

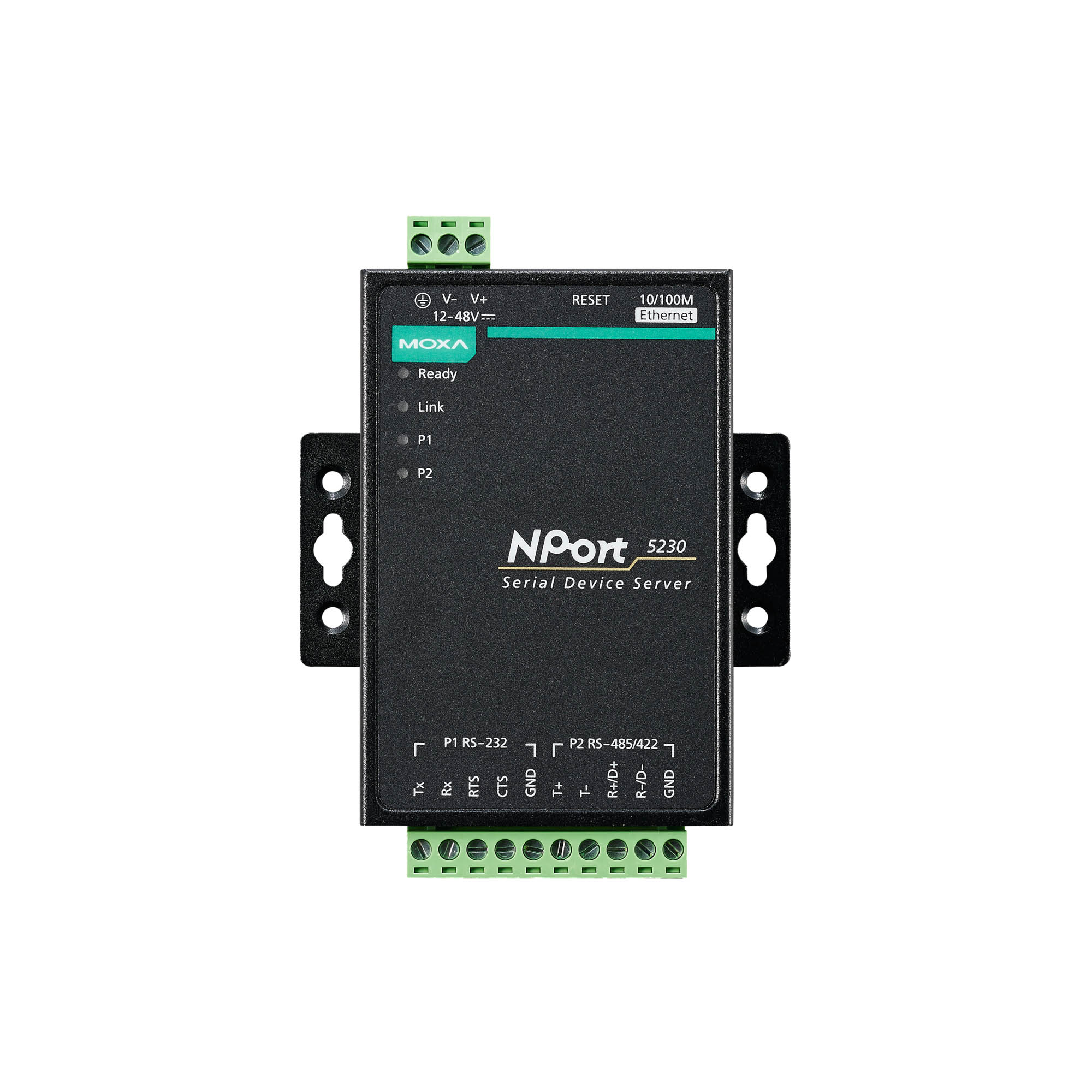

NPort 5230 Models: TxD, RxD, RTS, CTS, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Power Parameters Input Current
NPort 5210/5230 Models: 325 mA @ 12 VDC
NPort 5232/5232I Models: 280 mA @ 12 VDC, 365 mA @ 12 VDC
Input Voltage
12to 48 VDC
Power Connector
1 removable 3-contact terminal block(s)
Reliability Automatic Reboot Trigger
Built-in WDT
Alert Tools
Built-in buzzer and RTC (real-time clock)
Physical Characteristics Housing
Metal
Dimensions (with ears)
NPort 5210/5230/5232/5232-T Models: 90 x 100.4 x 22 mm (3.54 x 3.95 x 0.87 in)
NPort 5232I/5232I-T Models: 90 x 100.4 x 35 mm (3.54 x 3.95 x 1.37 in)
Dimensions (without ears)
NPort 5210/5230/5232/5232-T Models: 67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
NPort 5232I/5232I-T: 67 x 100.4 x 35 mm (2.64 x 3.95 x 1.37 in)
Weight
NPort 5210 Models: 340 g (0.75 lb)
NPort 5230/5232/5232-T Models: 360 g (0.79 lb)
NPort 5232I/5232I-T Models: 380 g (0.84 lb)
Installation
Desktop, DIN-rail mounting (with optional kit), Wall mounting
Environmental Limits Operating Temperature
Standard Models: 0 to 55°C (32 to 131°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
40to 75°C (-40 to 167°F)-
Ambient Relative Humidity
5to 95% (non-condensing)
Standards and Certifications EMC
EN 55032/24
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
Safety
UL 60950-1
Maritime
NPort 5230/5232 Models: DNV
Medical
NPort 5210 Models:
EN 55011: 2007+A2: 2007 Class A (Group 1) compliant
EN 60601-1-2: 2007 compliant
Green Product
RoHS, CRoHS, WEEE
MTBF Time
NPort 5210 Models: 381,342 hrs
NPort 5230 Models: 377,937 hrs
NPort 5232 Models: 309,383 hrs
Standards
Telcordia (Bellcore) Standard TR/SR
