انواع سوییچ و ویژگی آن‌ها(قسمت سوم)

در دو مقاله ی قبلی راجع به 8 سری از انواع سوییچ ها صحبت کردیم .

در این مقاله به سوییچ های لایه ی 3 و سوییچ های دیتاسنتری به تفصیل می‌پردازیم.

یادآوری از شیوه‌ی عملکرد سوییچ ها

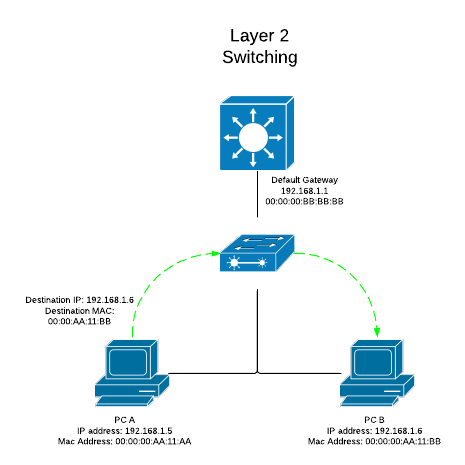

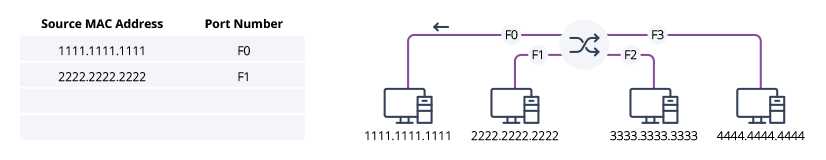

سوئیچ ها به طور سنتی در لایه 2 کار می کنند. آنها با استفاده از سوئیچینگ بسته ، امکان اتصال چندین دستگاه را در LAN فراهم می کنند و در عین حال دامنه برخورد را کاهش می دهند. با بررسی محتویات headerهای بسته ، یک سوئیچ جدولی از آدرس های MAC و پورت های فیزیکی مربوط به آنها را روی سوئیچ ایجاد می کند تا به طور هوشمند در مورد هدایت بسته های آینده تصمیم گیری کند.

سپس ، هنگامی که یک بسته به سوئیچ می رسد ، سوئیچ ، header بسته را برای تعیین مقصد بررسی می کند ، از جدول آدرس های MAC با پورت های فیزیکی مربوطه آنها گفت و گو می کند و تصمیم می گیرد که بسته را به کدام پورت فیزیکی ارسال کند.

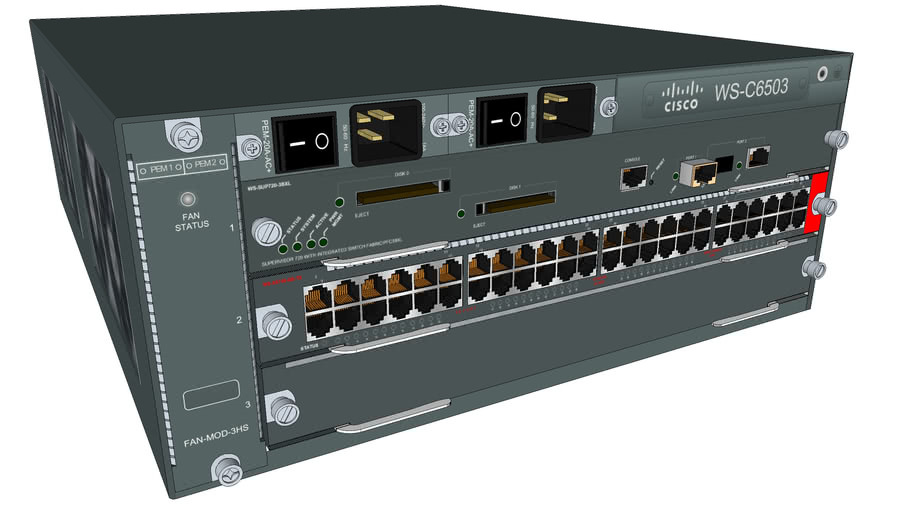

سوییچ های لایه سوم

لایه 3 لایه شبکه است و پروتکل آن پروتکل اینترنت یا IP است. دستگاه های موجود در یک شبکه IP با یک آدرس IP مشخص می شوند که می توانند به صورت پویا تعیین شوند و ممکن است در طول زمان تغییر کنند. به طور سنتی ، دستگاه شبکه ای که بیشتر با لایه 3 مرتبط است روتر است که به شما امکان می دهد دستگاه ها را در شبکه های IP مختلف متصل کنید.

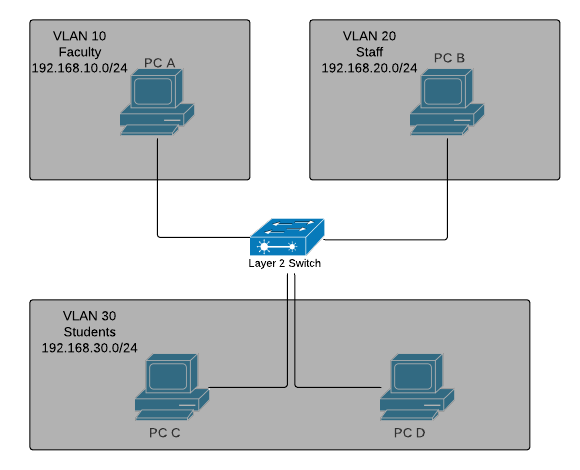

سوییچ ها اکثرا در لایه‌ی 2 مدل OSI به انتقال داده‌های اترنتی از یک پورت به یک پورت دیگر میپردازند جایی که بسته ها بر اساس آدرس MAC مقصد به یک پورت سوئیچ خاص ارسال می شوند.  ولی سوییچ هاییکه در لایه های بالاتر کار می‌کنند مانند یک روتر در شبکه عمل می‌کنند به اینصورت که از طریق آدرس IP  بسته‌های داده را مسیریابی می‌کنند . سوئیچ لایه 3 در اصل یک سوئیچ است که علاوه بر سوئیچینگ می تواند عملکردهای مسیریابی را نیز انجام دهد. سوییچ های لایه سوم ترکیبی از لایه 2 و3 هستند با این تفاوت که سوییچ های لایه سوم پیشرفته تراز سوییچ های لایه دوم می‌باشند . یکی از دلایل پیشرفته بودن سوییچ لایه سوم این می‌باشد امکان مسیریابی شبکه در سطح IP بین VLANها ، علاوه برقابلیت  configکردن چند VLAN است درحالیکه سوییچ لایه دوم قادر به مسیریابی چند VLAN نیست ، از آنجا که VLAN ها درلایه 3 وجود دارند ، باید مسیریابی ایجاد شود تا ترافیک بین VLAN ها جریان یابد . این تکنیک را مسیریابی داخل VLAN – inter-vlan routing می‌نامند .

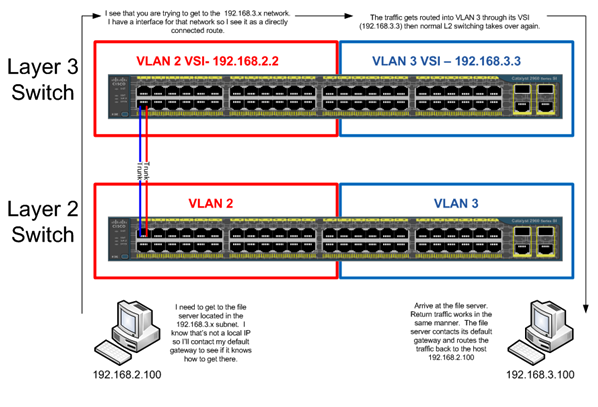

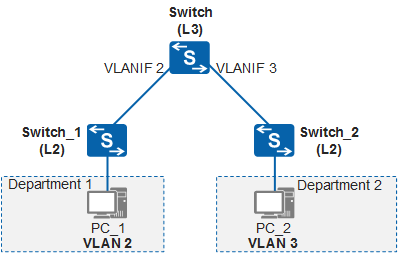

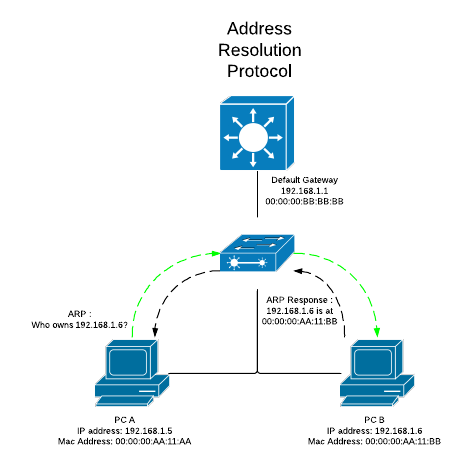

نمودار زیر نمونه ای از سوئیچینگ لایه 3 بین VLAN ها را از طریق دو رابط VLAN آن نشان می دهد. دستگاه لایه 3 هنوز باید MAC آدرس PC B را از طریق یک درخواست ARP که در VLAN 20 پخش می شود ، حل کند. سپس آدرس MAC مقصد مناسب را بازنویسی کرده و بسته را از زیرلایه 2 به عقب ارسال می کند .

سوییچ دیتا سنتر

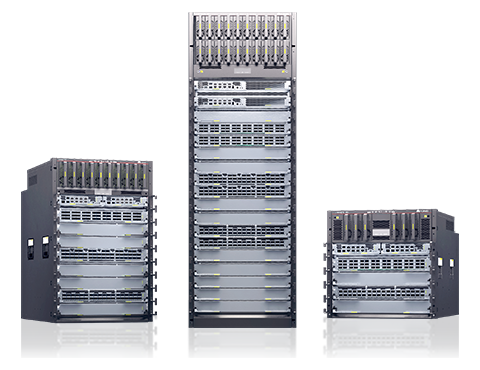

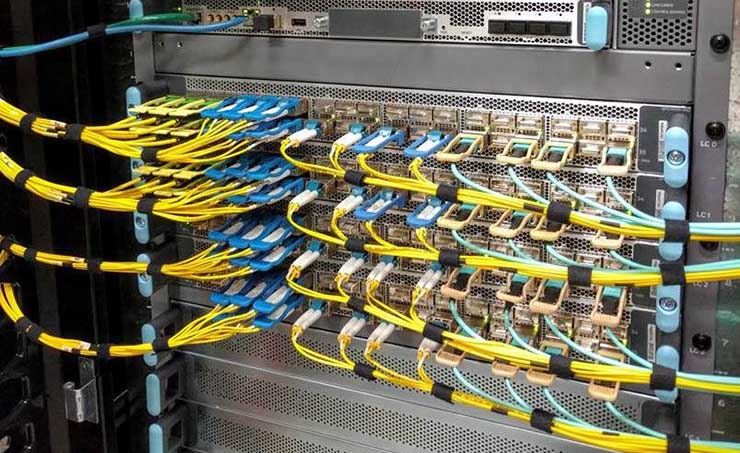

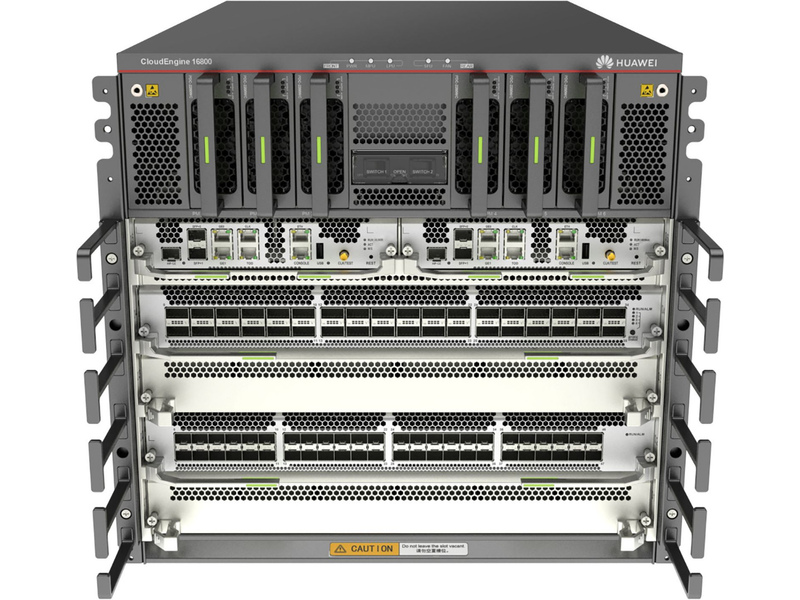

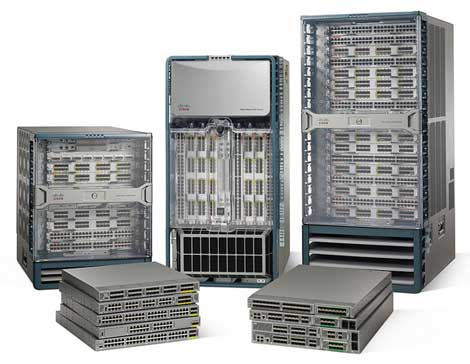

به طور کلی ، سوئیچ دیتاسنتر یک سوئیچ با عملکرد بالا است که عمدتا برای شرکت های بزرگ و ارائه دهندگانcloud که به شدت به مجازی سازی متکی هستند ، عمل می کند و می توان آن را در data center مستقر کرد .

ویژگی های سوئیچ دیتاسنتر

در اینجا برخی از ویژگی های مشترک سوئیچ های دیتاسنتر برای تشخیص بهتر آن‌هااشاره می‌کنیم:

آنها می توانند جریانهای ترافیکی north-south  و east-west را اداره کنند.

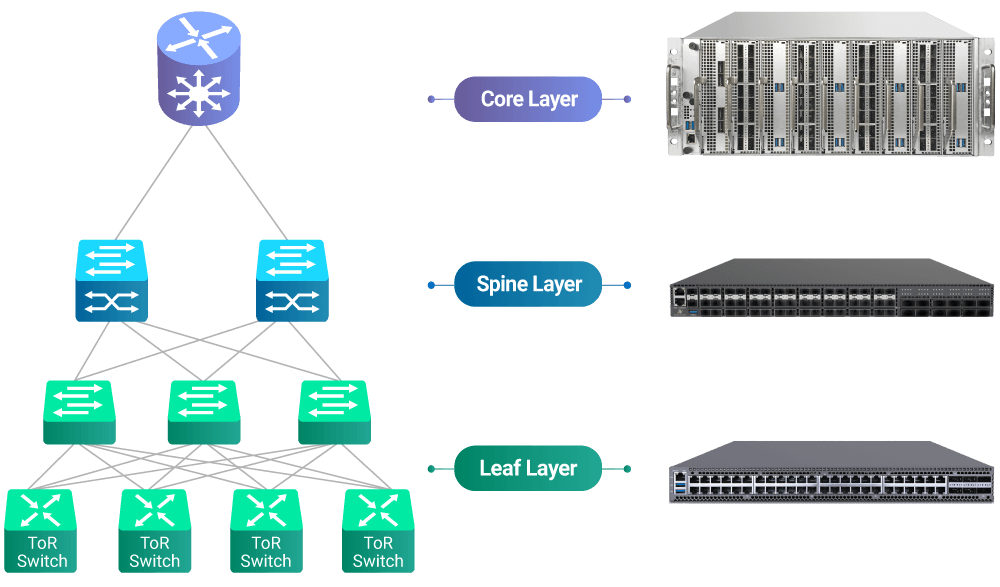

همه سوئیچ های دیتاسنتر هم در معماری  (ToR) top-of-rack و هم در (EoR) end-of-row استفاده می شوند.

آنها از اتصالات پهنای باند بالا با استفاده از پروتکل استاندارد اترنت LAN و پروتکل های SAN پشتیبانی می کنند.

چه زمانی سوئیچ های سنتی را با سوئیچ های مرکز داده جایگزین کنیم؟

اگرچه سوئیچ مرکز داده در حال حاضر محبوب است ، اما برای هر شرکتی مناسب نیست. قبل از جایگزینی سوئیچ های LAN/SAN گیگابیت اترنت سنتی خود با سوئیچ های دیتاسنتر ، باید در نظر بگیرید که آیا از سوئیچ های جدید بهترین بهره را خواهید برد یا خیر. به طور کلی ، سوئیچ مرکز داده در شرایط زیر ضروری است:

شبکه های LAN و SAN همگرا

به طور سنتی ، شبکه های LAN و SAN به طور جداگانه و موازی در مرکز داده برای استفاده از پروتکل های مختلف اجرا می شدند. در حال حاضر این دو شبکه را می توان با یک (DCB) به یک شبکه ترکیبی تبدیل کرد. سوئیچ های مرکز داده بخش مهمی از شبکه ترکیبی هستند زیرا از ذخیره سازی روی پروتکل های اترنت مانند Fiber Channel روی اترنت استفاده می کنند. همگرایی LAN و SAN با هم می تواند در هزینه های سرمایه ای صرفه جویی کرده و مدیریت شبکه را ساده کند.

مجازی سازی شبکه مرکز داده

مجازی سازی شبکه در حال حاضر یک موضوع داغ در مراکز داده برای صرفه جویی در هزینه و سهولت مدیریت است. با این حال ، سوئیچ های استاندارد LAN قادر به مدیریت سرعت پورت مورد نیاز در مراکز داده مجازی مدرن نیستند. بنابراین اگر به مجازی سازی شبکه روی بیاورید ، کلیدهای مرکز داده با سرعت بالاتر مانند سوئیچ های 10GbE ، 40GbE ، 100GbE توصیه می شود.

افزایش چشمگیر ترافیک شرق به غرب

از زمان ظهور مجازی سازی و داده های بزرگ ، ترافیک شرق به غرب در مرکز داده به سرعت در حال رشد است. برای رسیدگی به این امر ، شما نیاز به سوئیچ های مرکز داده چند منظوره دارید. وقتی ترافیک شرق به غرب در مرکز داده شما از ترافیک شمال به جنوب پیشی می گیرد ، وقت آن است که به سمت معماری سوئیچ مرکز داده جامع تر حرکت کنید.

نکاتی که هنگام خرید سوییچ مرکز داده باید در نظر بگیرید

در حالی که اکثر سوئیچ های مرکز داده دارای ویژگی های مشابهی در بازار هستند ، هنگام خرید سوئیچ مرکز داده برای کسب و کار خود ، باید برخی عوامل کلیدی را در نظر بگیرید.

تعداد پورت ها ، نرخ داده و ظرفیت توان

سوئیچ مرکز داده انواع مختلفی دارد و پورت های مختلفی را ارائه می دهد. وظیفه شماست که بفهمید در حال حاضر و در آینده به چه تعداد پورت نیاز دارید. علاوه بر شماره پورت ، همچنین باید تصمیم بگیرید که آیا به اتصال 10 گیگابیت بر ثانیه ، 40 گیگابیت بر ثانیه یا 100 گیگابیت بر ثانیه نیاز دارید. علاوه بر این ، تغییر ظرفیت انتقال داده نیز مهم است. برآورد نقشه های جریان و آینده جریان داده و الزامات توان عملیاتی شما و خرید اندازه مناسب سوئیچ مرکز داده با ظرفیت حمل و نقل کافی برای جلوگیری از تنگناها بسیار مهم است.

فروشندگان سوئیچ مرکز داده

عملکرد ، قیمت و خدمات پشتیبانی سوییچ مرکز داده از فروشنده ای به فروشنده دیگر متفاوت است. سرویس پشتیبانی شامل تعویض سخت افزار ، ارتقاء نرم افزار و پیکربندی ، عیب یابی و غیره است.  ما باید یک فروشنده سوئیچ دیتاسنتر را انتخاب کنیم که بیشترین ویژگی ها و خدمات را با رقابتی ترین قیمت ارائه می دهد.
